监控单元

PM6A

产品概述/特点技术参数产品结构产品接线

产品概括：

PM6A交流监控单元（以下简称PM6A）用于220V/110V直流电源系统，主要用于检测2路三相交流电压和电流，8路干接点输入和控制8路干接点输出，详述如下。

产品特点：

Ø 检测2路三相交流电压和电流。

Ø 检测8路干接点输入和控制8路干接点输出。

Ø 配合拨码开关实现多机并联。

Ø 提供RS485和CAN两种通讯口。

技术参数

供电电压：80VDC-300VDC

通讯口：隔离RS485通讯与隔离CAN通讯

检测范围及误差：

被测信号	误差	测量范围	备注
三相交流电压	≤5V	0---480V	/
三相交流电流	≤5%	变比可设	/

产品结构

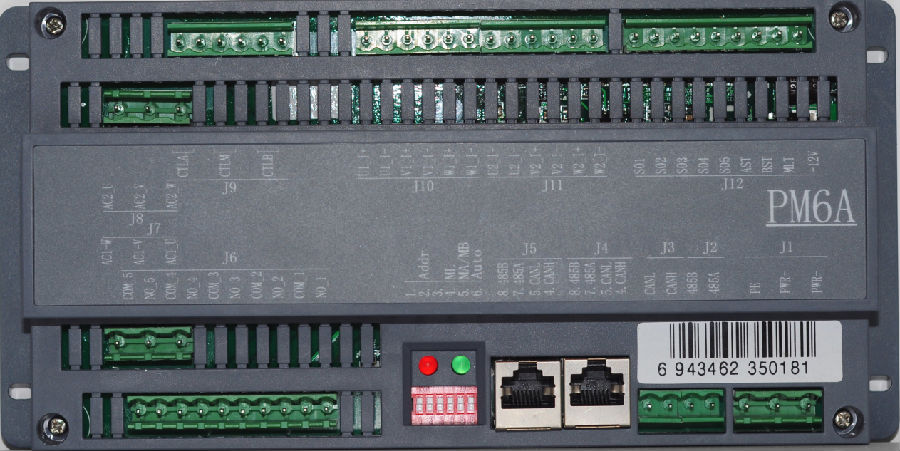

接口说明

接口定义：

序号	接口定义	引脚丝印	引脚定义
J1	电源	PWR-	工作电源负极
		PWR+	工作电源正极
		PE	大地
J2	485通讯口	485A	RS485A
J2	485通讯口	485B	RS485B
J3	CAN通讯口	CANH	CANH
J3	CAN通讯口	CANL	CANL
J4	RJ45通讯口	4.CANH	CANH
		5.CANL	CANL
		7.485A	RS485A
		8.485B	RS485B
J5	RJ45通讯口	4.CANH	CANH
		5.CANL	CANL
		7.485A	RS485A
		8.485B	RS485B
J6	干接点输出	NO_1	第1路(常开)节点1
		COM_1	第1路(常开)节点2
		NO_2	第2路(常开)节点1
		COM_2	第2路(常开)节点2
		NO_3	第3路(常开)节点1
		COM_3	第3路(常开)节点2
		NO_4	第4路(常开)节点1
		COM_4	第4路(常开)节点2
		NO_5	第5路(常开)节点1
		COM_5	第5路(常开)节点2
J7	三相交流电压采样	AC1_U	交流一路U相
		AC1_V	交流一路V相
		AC1_W	交流一路W相
J8	三相交流电压采样	AC2_U	交流二路U相
		AC2_V	交流二路V相
		AC2_W	交流二路W相
J9	交流接触器控制	CTLA	交流一路接触器控制
		CTLM	交流接触器控制 (重要接线，请仔细查阅接线说明！)
		CTLB	交流二路接触器控制(重要接线，请仔细查阅接线说明！)
J10	交流电流采样	U1_I+	交流一路U相变流器+
		U1_I-	交流一路U相变流器-
		V1_I+	交流一路V相变流器+
		V1_I-	交流一路V相变流器-
		W1_I+	交流一路W相变流器+
		W1_I-	交流一路W相变流器-
J11	交流电流采样	U2_I+	交流二路U相变流器+
		U2_I-	交流二路U相变流器-
		V2_I+	交流二路V相变流器+
		V2_I-	交流二路V相变流器-
		W2_I+	交流二路W相变流器+
		W2_I-	交流二路W相变流器-
J12	干接点检测	S01	开关量检测输入1
		S02	开关量检测输入2
		S03	开关量检测输入3
		S04	开关量检测输入4
		S05	开关量检测输入5
		AST	交流一路接触器状态
		BST	交流二路接触器状态
		MLT	母联接触器状态
		+12V	开关检测输入公共点
SW	拨码开关	1	地址拨码1
		2	地址拨码2
		3	地址拨码3
		4.ML	母联拨码
		5.MA/MB	强制一二路拨码
		6.Auto	手动/自动拨码
LED1	红色LED	Alarm	告警灯
LED2	绿色LED	work	工作灯

结构与安装尺寸

安装尺寸224.3mm×110.3mm，高35.6mm，固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。

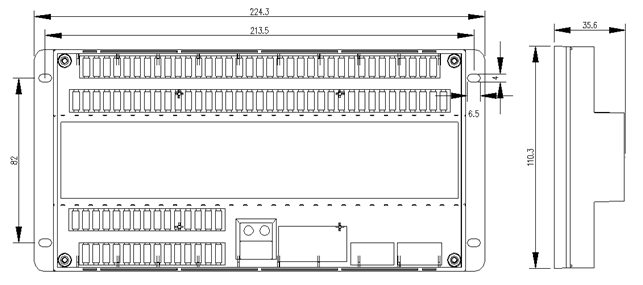

结构截图：

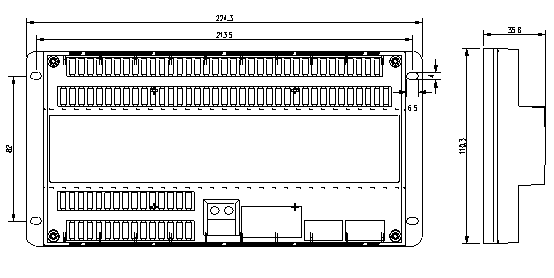

CAD图：

产品接线

交流接触器控制接线说明

交流切换使用J9 的3个干接点输出控制，在PM6A掉电的情况下，CTLA闭合，CTLM闭合，CTLB断开。为保证在PM6A掉电或异常时，这3路交流接触器的控制状态不失控，因此对这3路接触器的控制接线有特殊要求：

没有交流母联开关：即母联拨码（4.ML）拨为ON

此时CTLA接一路交流接触器控制，CTLM空接，CTLB接二路交流接触器控制。

有交流母联开关：即母联拨码（4.ML）拨为OFF

此时CTLA接一路交流接触器控制，CTLM接二路交流接触器控制，CTLM接交流母联接触器控制。

自动模式（6.Auto拨为ON）交流接触器控制输出表：

交流一路	交流二路	4.ML	CTLA	CTLM	CTLB
正常	正常	ON(无母联)	闭合	N/A	断开(二路)
正常	故障	ON(无母联)	闭合	N/A	断开(二路)
故障	正常	ON(无母联)	断开	N/A	闭合(二路)
故障	故障	ON(无母联)	断开	N/A	断开(二路)
正常	正常	OFF(有母联)	闭合	闭合(二路)	断开(母联)
正常	故障	OFF(有母联)	闭合	断开(二路)	闭合(母联)
故障	正常	OFF(有母联)	断开	闭合(二路)	闭合(母联)
故障	故障	OFF(有母联)	断开	断开(二路)	断开(母联)

手动模式（6.Auto拨为OFF）交流接触器控制输出表：

5.MA/MB	4.ML	CTLA	CTLM	CTLB
ON	ON(无母联)	闭合	N/A	断开(二路)
ON	OFF(有母联)	闭合	闭合(母联)	断开(二路)
OFF	ON(无母联)	断开	N/A	闭合(二路)
OFF	OFF(有母联)	断开	闭合(母联)	断开(二路)
