DC/DC系列

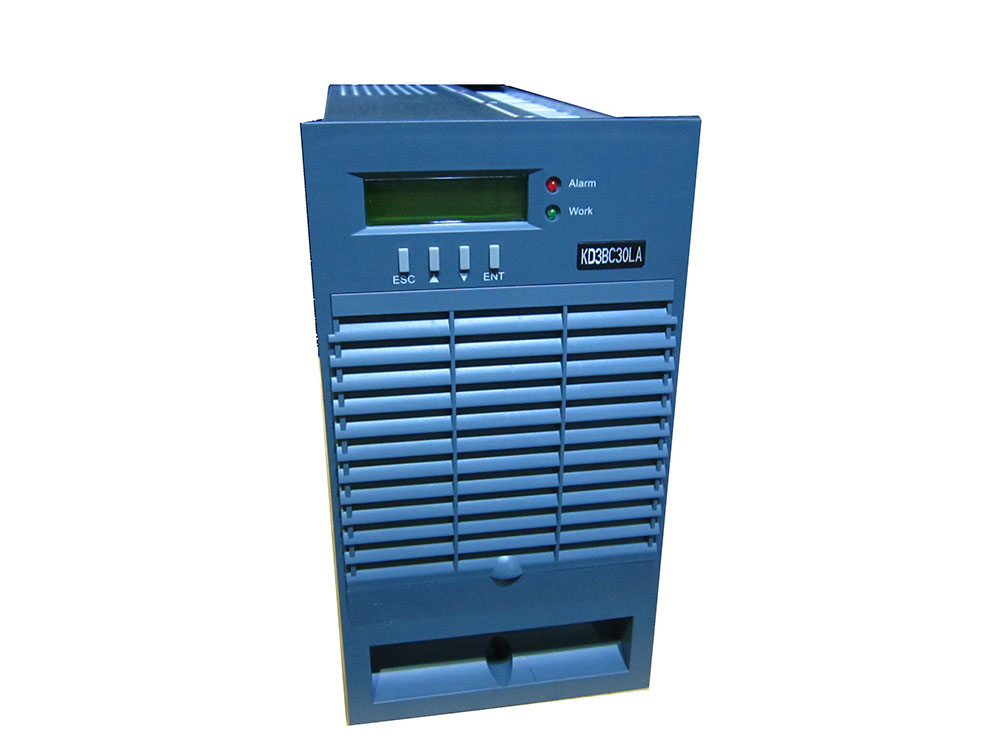

KD3BC30LA
KD3BC30LA_DC/DC系列_DC/DC系列

产品概述

KD3BC30LA电源模块是我公司自主研发生产的新一代高频DC/DC整流模块,功率级采用世界先进技术——变频自然谐振软开关技术;控制上采用智能控制技术;功率器件一律使用进口知名品牌器件;产品具有性能稳定、可靠性高、输出指标好等特点。主要用在屏蔽门电源及智能化变电站一体化电源系统中。DC48V供电电源模块

产品特点:

Ø 超宽的交流输入电压范围,能适应恶劣的电网

Ø 软件校准技术:模块内部没有电位器,全数字控制

Ø 自主均流技术,可多台模块并机工作,均流偏差小于3%

Ø LCD汉字显示,电源工作状态和工作参数一目了然

Ø 内置CPU及自带LCD显示,脱离主监控后能独立操作及控制

Ø 具有完善的保护、告警及四遥功能

Ø 采用谐振软开关技术,效率高及电磁兼容性好

技术参数

直流输入:

直流输入额定电压:220V

电压变化范围:190-300VDC


直流输出

直流输出额定值:30A/48V

直流输出电压:48V-53V

输出限流范围:5%-105%×额定电流

稳压精度:≤0.5%

稳流精度:≤1%

纹波系数:≤0.1%

转换效率:≥93%(满负荷输出)

功率因数:≥0.93

动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5%


环境应用条件

可闻噪声:≤55db

海拔高度:2000m 及以下

工作温度:-5+45

相对湿度:5%~93

存储温度:-30+70


结构外型:

模块尺寸:340(D)mm×220(H)mm×120(W)mm

三位托架面板开孔尺寸:364mm(W)*223.5mm(H)

四位托架面板开孔尺寸:485mm(W)*223.5mm(H)

电源模块重量:6KG
