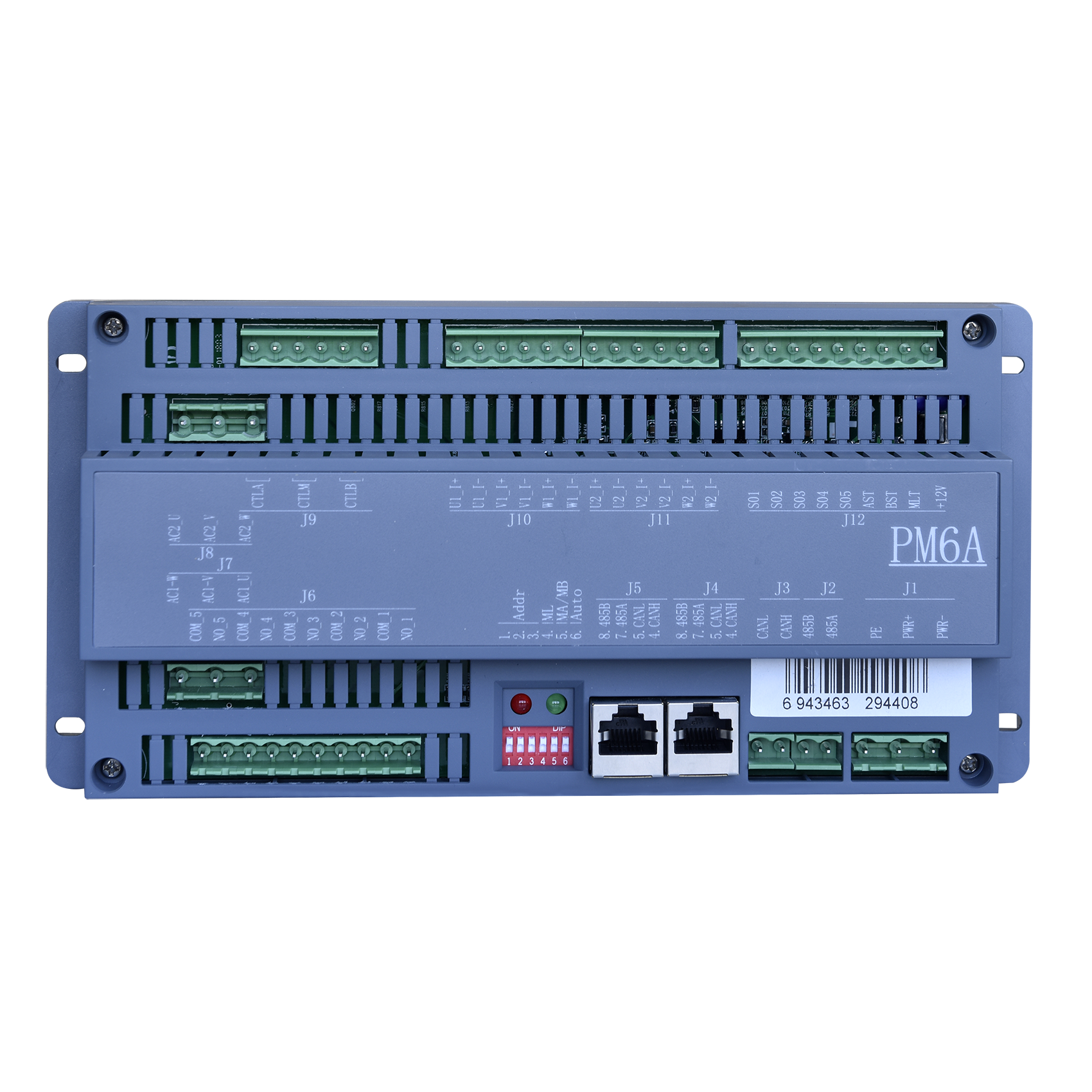

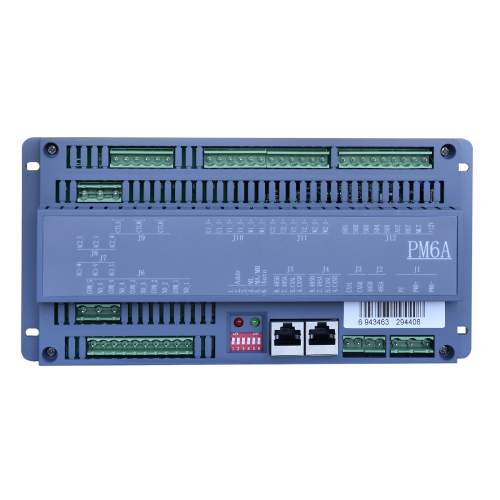

PM6A交流监控单元
Ø 测量两路三相交流输入电压、两路三相电流
Ø 提供RS485、CAN两种通信方式
Ø 检测交流接触器状态:一路、二路及母联
Ø 提供8干接点输出,包含3路交流接触器控制
Ø 根据测量的交流输入电压自动完成两路交流输入自动切换,实现两路交流互为备用供电
Ø 实现两路交流带母联接触器的进线切换控制
Ø 提供5路备用开关状态检测
Ø 电压测量直接接入,电流测量采用电流互感器测量
Ø 供电电压:80VDC-320VDC
Ø 电压测量精度:1%
Ø 电流测量精度:1%
Ø 电压测量:6路
Ø 电流测量:6路
Ø 交流接触器控制:3路,含交流母联接触器控制
Ø 开关量测量:8路,含3路接触器状态
Ø 干接点输出:8路,含3路接触器控制,容量DC220V/0.2A
Ø 通讯口:隔离RS485、CAN通讯
PM6A接口说明
序号
接口定义
引脚丝印
引脚定义
J1
电源
PWR-
工作电源负极
PWR+
工作电源正极
PE
大地
J2
485通讯口
485A
RS485A
485B
RS485B
J3
CAN通讯口
CANH
CANH
CANL
CANL
J4
RJ45通讯口
4.CANH
CANH
5.CANL
CANL
7.485A
RS485A
8.485B
RS485B
J5
RJ45通讯口
4.CANH
CANH
5.CANL
CANL
7.485A
RS485A
8.485B
RS485B
J6
干接点输出
NO_1
第1路(常开)节点1
COM_1
第1路(常开)节点2
NO_2
第2路(常开)节点1
COM_2
第2路(常开)节点2
NO_3
第3路(常开)节点1
COM_3
第3路(常开)节点2
NO_4
第4路(常开)节点1
COM_4
第4路(常开)节点2
NO_5
第5路(常开)节点1
COM_5
第5路(常开)节点2
J7
三相交流电压采样
AC1_U
交流一路U相
AC1_V
交流一路V相
AC1_W
交流一路W相
J8
三相交流电压采样
AC2_U
交流二路U相
AC2_V
交流二路V相
AC2_W
交流二路W相
J9
交流接触器控制
CTLA
交流一路接触器控制
CTLM
交流接触器控制
(重要接线,请仔细查阅接线说明!)
CTLB
交流二路接触器控制(重要接线,请仔细查阅接线说明!)
J10
交流电流采样
U1_I+
交流一路U相互感器+
U1_I-
交流一路U相互感器-
V1_I+
交流一路V相互感器+
V1_I-
交流一路V相互感器-
W1_I+
交流一路W相互感器+
W1_I-
交流一路W相互感器-
J11
交流电流采样
U2_I+
交流二路U相互感器+
U2_I-
交流二路U相互感器-
V2_I+
交流二路V相互感器+
V2_I-
交流二路V相互感器-
W2_I+
交流二路W相互感器+
W2_I-
交流二路W相互感器-
J12
干接点检测
S01
开关量检测输入1
S02
开关量检测输入2
S03
开关量检测输入3
S04
开关量检测输入4
S05
开关量检测输入5
AST
交流一路接触器状态
BST
交流二路接触器状态
MLT
母联接触器状态
+12V
开关检测输入公共点
SW
拨码开关
1
地址拨码1
2
地址拨码2
3
地址拨码3
4.ML
母联拨码
5.MA/MB
强制一二路拨码
6.Auto
手动/自动拨码
LED1
红色LED
Alarm
告警灯
LED2
绿色LED
work
工作灯
% J7、J8和J9上有交流电压,维修时要先切断两路交流输入后方可进行,以确保安全
% J1上有直流高压,维修操作时应注意安全
% 开关量监测要求输入为常开无源故障接点
% 交流电流检测使用交流互感器,输出直接接入测量端
交流切换使用J9 的3个干接点输出控制,在PM6A掉电的情况下,CTLA闭合,CTLM闭合,CTLB断开。为保证在PM6A掉电或异常时,这3路交流接触器的控制状态不失控,因此对这3路接触器的控制接线有特殊要求:
没有交流母联开关:即母联拨码(4.ML)拨为ON
此时CTLA接一路交流接触器控制,CTLM空接,CTLB接二路交流接触器控制。
有交流母联开关:即母联拨码(4.ML)拨为OFF
此时CTLA接一路交流接触器控制,CTLM接二路交流接触器控制,CTLB接交流母联接触器控制。
自动模式(6.Auto拨为ON)交流接触器控制输出表:
交流一路
交流二路
4.ML
CTLA
CTLM
CTLB
正常
正常
ON(无母联)
闭合
N/A
断开(二路)
正常
故障
ON(无母联)
闭合
N/A
断开(二路)
故障
正常
ON(无母联)
断开
N/A
闭合(二路)
故障
故障
ON(无母联)
断开
N/A
断开(二路)
正常
正常
OFF(有母联)
闭合
闭合(二路)
断开(母联)
正常
故障
OFF(有母联)
闭合
断开(二路)
闭合(母联)
故障
正常
OFF(有母联)
断开
闭合(二路)
闭合(母联)
故障
故障
OFF(有母联)
断开
断开(二路)
断开(母联)
手动模式(6.Auto拨为OFF)交流接触器控制输出表:
交流电流互感器接线说明5.MA/MB
4.ML
CTLA
CTLM
CTLB
ON
ON(无母联)
闭合
N/A
断开(二路)
ON
OFF(有母联)
闭合
闭合(母联)
断开(二路)
OFF
ON(无母联)
断开
N/A
闭合(二路)
OFF
OFF(有母联)
断开
闭合(母联)
断开(二路)
交流电流采样使用互感器方式,要求二次侧的额定电流为5A,支持各种规格的一次侧额定值,可在主监控上设置。
PM6A可以跟交流电流表、电能表等设备共用交流电流互感器,接线上有特殊要求。
基于安全考虑,交流电流互感器要求有一端接大地,接大地的这端,必须先接PM6A的电流采样点,PM6A另一个电流采样点引出去后,再串接交流电流表、电能表等设备。
如图示,WH为电能表,DA为电流表,S1/S2为互感器二次侧的两端:
注意:
电流互感器二次侧S1/S2间不能开路,否则会产生非常高的电压,有触电危险,威胁人身安全。
1、 在安装PM6A交流电流采样线时,务必把交流断电,或者先将S1/S2短路(电流互感器二次侧间可直接短路,不能开路),安装完成后再取开短接线。
2、 在带电更换PM6A时,务必先将S1/S2短路,更换完成,接好电流采样线后,再取开短接线。
3、 系统正常运行时,不能直接将交流电流采样端子J10/J11拔开。
PM6A结构与安装
安装尺寸:224.3mm×110.3mm,高35.6mm
PM6A交流接触器接线说明
采样二进制方式;拨到“ON”为0,拨到“OFF”为1。
拨码1~3为地址拨码
序号
拨码3
拨码2
拨码1
地址
1
ON
ON
ON
1#
2
ON
ON
OFF
2#
3
ON
OFF
ON
3#
4
ON
OFF
OFF
4#
5
OFF
ON
ON
5#
6
OFF
ON
OFF
6#
Auto:交流切换自动、手动选择,拨到“ON”为自动控制,拨到“OFF”为手动控制;
MA/MB:手动1路和手动2路选择,拨到“ON”为手动1路,拨到“OFF”为手动2路;
ML:有无交流母联选择,拨到“ON”为没有交流母联,拨到“OFF”为有交流母联;
-
技术参数
设计数据容量
YC≤512个
YX≤512个
YK≤64个
传送数据速度指标
YX变位≤0.5秒
YC变化≤0.5秒
YK返校≤1秒
全数据刷新≤10秒
支持SNTP对时
支持异步串口多达4个,速率最高可达115.2kbps
支持2个以太网口(屏蔽双绞线)
通信距离100m单段,可通过适当手段进行延长
通信速率10/100Mbps
功率损耗
在额定负载下装置所消耗的功率交流应不大于15VA,直流应不大于15W
